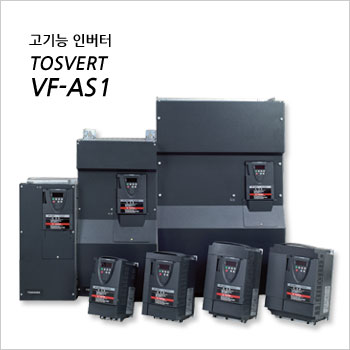

TOSHIBA TOSVERT VF-AS1

200V 클래스를 132KW까지 용량 확대


0.4KW에서 500KW까지 다양한 용량대를 가지고 있으며
고토크·대용량기기에 최적인 시리즈입니다.
산업부문의 네트워크화에도 발맞춰 RS485통신이 가능하며
통신옵션을 이용한 DeviceNet, PROFIBUS, CC-LINK의
주요 필드버스에도 대응 할 수 있습니다.
  • 주변기기에 대한 간섭이 걱정인 기기에!
  • 간단한(Simple) 기능을 필요로 하는 기계에!
  • 고토크, 대용량을 필요로 하는 기계에!
  • Flexibility가 요구되는 기기에!

표준 사양 (200V 클래스 : 0.4~45kW)

항목 내용
적용모터출력 (kW) 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37 45
기기정격 형식 VFAS1-
2004PL 2007PL 2015PL 2022PL 2037PL 2055PL 2075PL 2110PM 2150PM 2185PM 2220PM 2300PM 2370PM 2450PM

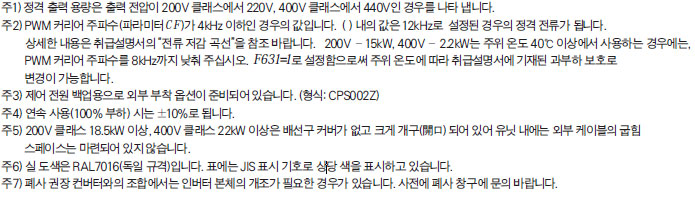

출력용량 (kVA) 주1) 1.1 1.8 3 4.2 6.7 10 13 21 25 29 34 46 55 67
출력전류 (A) 주2) 3
(3.0)		 4.8
(4.5)		 8
(8.0)		 11
(10.5)		 17.5
(16.6)		 27.5
(25.0)		 33
(33)		 54
(49)		 66
(64)		 78
(66)		 88
(75)		 120
(88)		 144
(120)		 176
(140)
출력전압 주3) 3상 200V~240V (최대출력전압은 출력전원전압과 동일하게 됩니다.)
과부하전류정격 150%-1분간, 165%-2초
전기제동 발전제동회로 내장
발전제동저항기 외부옵션대응
전원 전압ㆍ주파수 주3) 3상 200V~240V -50/60Hz
허용변동 전압 +10%-15% 주4), 주파수 ±5%
보호구조(IEC60529) IP20 IP00 주5)
냉각구조 강제냉풍
냉각팬소음 (dBA) 43 43 43 55 55 56 58 60 60 60 60 64 64 64
도색 JIS 상당색 10B 2.5/1 주6)
EMC 필터 내장 외부옵션
일본국토교통성사양
대응필터		 내장
직류 리액터 외부옵션 내장

표준 사양 (400V 클래스 : 0.75~75kW)

항목 내용
적용모터출력 (kW) 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37 45 55 75
기기정격 형식 VFAS1-
4007PL 4015PL 4022PL 4037PL 4055PL 4075PL 4110PL 4150PL 4185PL 4220PL 4300PL 4370PL 4450PL 4550PL 4750PL
출력용량 (kVA) 주1) 1.8 3.1 4.4 8 11 13 21 25 31 37 50 60 72 88 122
출력전류 (A) 주2) 2.3
(2.3)		 4.1
(4.0)		 5.8
(4.6)		 10.5
(8.6)		 14.3
(13)		 17.6
(17)		 27.7
(25)		 33
(32)		 41
(37)		 48
(38)		 66
(53)

79
(60)

 94
(75)		 116
(93)		 160
(120)
출력전압 주3) 3상 380V~480V (최대출력전압은 출력전원전압과 동일하게 됩니다.)
과부하전류정격 150%-1분간, 165%-2초
전기제동 발전제동회로 내장
발전제동저항기 외부옵션대응
전원 전압ㆍ주파수 주3) 3상 280V~480V -50/60Hz
허용변동 전압 +10%-15% 주4), 주파수 ±5%
보호구조(IEC60529) IP20 IP00 주5)
냉각구조 강제냉풍
냉각팬소음 (dBA) 43 43 43 55 56 56 58 60 60 60 64 64 64 64 64
도색 JIS 상당색 10B 2.5/1 주6)
EMC 필터 내장
일본국토교통성사양
대응필터		 내장
직류 리액터 외부옵션 내장

표준 사양 (200V 클래스 : 55~132kW)

항목 내용
적용모터출력 (kW) 55 75 90 110 132
기기정격 형식 VFAS1-
2550P 2750P 2900P 주9) 2110KP 주9) 2132KP 주9)

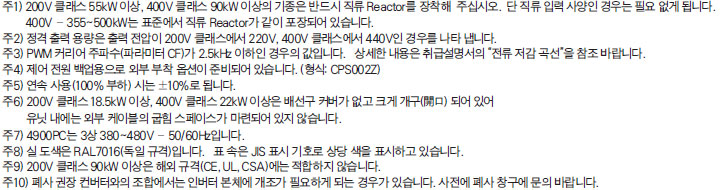

출력용량 (kVA) 주2) 84 109 133 160 194
출력전류 (A) 주3) 221 285 350 420 510
출력전압 3상 200V~V (최대출력전압은 출력전원전압과 동일하게 됩니다.)
과부하전류정격 150%-1분간, 165%-2초
전기제동 발전제동회로 내장 외부옵션대응
발전제동저항기 외부옵션대응
전원 전압ㆍ주파수 주4) 3상 200V~240V -50/60Hz
허용변동 전압 +10%-15% 주5), 주파수 ±5%
보호구조(IEC60529) IP00 주6)
냉각구조 강제냉풍
냉각팬소음 (dBA) 61 72 76
도색 JIS 상당색 10B 2.5/1 주8)
EMC 필터 외부옵션
일본국토교통성사양
대응필터		 외부옵션
직류 리액터 외부옵션 (본체상부취부형) 주1)

표준 사양 (400V 클래스 : 90~500kW)

항목 내용
적용모터출력 (kW) 90 110 132 160 200 220 280 355 400 500
기기정격 형식 VFAS1-
4900PC 4110KPC 4132KPC 4160KPC 4200KPC 4220KPC 4280KPC 4355KPC 4400KPC 4500KPC
출력용량 (kVA) 주2) 136 164 197 239 295 325 419 511 578 717
출력전류 (A) 주3) 179 215 259 314 387 427 550 671 759 941
출력전압 3상 380V~480V (최대출력전압은 출력전원전압과 동일하게 됩니다.)
과부하전류정격 150%-1분간, 165%-2초
전기제동 발전제동회로 내장 외부옵션대응
발전제동저항기 외부옵션대응
전원 전압ㆍ주파수 주4) 주7) 3상 380V~440V -50Hz
3상 380V~480V -60Hz
허용변동 전압 +10%-15% 주5), 주파수 ±5%
보호구조(IEC60529) IP00 주6)
냉각구조 강제냉풍
냉각팬소음 (dBA) 61 72 73 73 76 76 76 76 76 78
도색 JIS 상당색 10B 2.5/1 주8)
EMC 필터 내장
일본국토교통성사양
대응필터		 외부옵션
직류 리액터 외부옵션 (본체상부취부형) 주1) 외부 (본체상부취부형) 주1)
