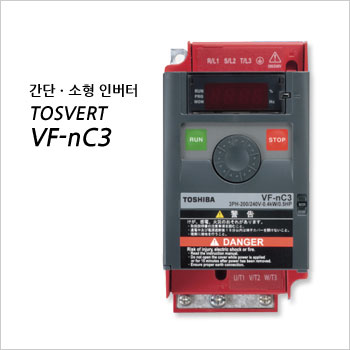

TOSHIBA TOSVERT VF-nC3

SIMPLE & SMART
최소한 조작으로 최대한 가능성을 실현



조작, 설치, 설정이 최소화 된 시리즈로 조작이 간단한 장비,
저용량대에 사용이 가능한 코스트 절감형 모델입니다.
  • 더 간편하게 조작
  • 더 간편하게 설치
  • 더 간편하게 설정

표준사양 - 3상 200V 클래스

항목 내용
입력 전압 클래스 3상 200V 클래스
적용모터출력 (kW) 0.1 0.2 0.4 0.75 1.5 2.2 3.7
기기정격 형식 ＶＦＮＣ3
2001P 2002P 2004P 2007P 2015P 2022P 2037P
출력용량 (kVA) 주1) 0.3 0.6 1.0 1.6 2.9 3.9 6.4
출력전류 (A) 0.7
(0.7)		 1.4
(1.4)		 2.4
(2.4)		 4.2
(3.6)		 7.5
(7.5)		 10.0
(8.5)		 16.7
(14.0)
출력전압 주3) 3상 200V~240V
과부하전류정격 150%-1분, 200%-0.5초 (반한시특성)
전원 전압ㆍ주파수 3상 200V~240V -50/60Hz
허용변동 전압 170V~264V 주4), 주파수 ±5%
소요전원용량 (kVA) 주5) 0.5 0.8 1.4 2.5 4.3 5.7 9.2
보호구조 (IEC60529) IP20
냉각구조 자체 냉각 강제 공기 냉각
도색 JIS 상당색 5R 4/14 및 10B 2.5/1 주6)
내장필터 -

표준사양 - 단상 200V 클래스 / 단상 100V 클래스

* 단상 200V 클래스의 출력은 삼상 200V 클래스입니다. 단상모터는 구동되지 않습니다.

항목 내용
입력 전압 클래스 단상 200V 입력 클래스 단상 100V 입력 클래스
적용모터출력 (kW) 0.1 0.2 0.4 0.75 1.5 2.2 0.1 0.2 0.4 0.75
기기정격 형식 ＶＦＮＣ3 ＶＦＮＣ3
2001P 2002P 2004P 2007P 2015P 2022P 1001P 1002P 1004P 1007P
출력용량 (kVA) 주1) 0.3 0.6 1.0 1.6 2.9 3.9 0.3 0.6 1.0 1.6
출력전류 (A) 0.7
(0.7)		 1.4
(1.4)		 2.4
(2.4)		 4.2
(3.6)		 7.5
(7.5)		 10.0
(8.5)		 0.7 1.4
(1.4)		 2.4
(2.4)		 4.2
(4.0)
출력전압 주3) 3상 200V~240V 3상 200V~240V
과부하전류정격 150%-1분, 200%-0.5초 (반한시특성) 150%-1분, 200%-0.5초 (반한시특성)
전원 전압ㆍ주파수 단상 200V~240V -50/60Hz 단상 200V~240V -50/60Hz
허용변동 전압 170V~264V 주4), 주파수 ±5% 전압 85V~132V 주4), 주파수 ±5%
소요전원용량 (kVA) 주5) 0.5 0.8 1.3 2.3 4 5.4 0.4 0.7 1.3 2.1
보호구조 (IEC60529) IP20 IP20
냉각구조 자체 냉각 강제공기냉각 자체 냉각 강제공기냉각
도색 JIS 상당색 5R 4/14 및 10B 2.5/1 주6) JIS 상당색 5R 4/14 및 10B 2.5/1 주6)
내장필터 EMC 필터 -

주1) 정격 출력 용량은 출력 전압이 220V의 경우를 의미합니다.

주2) PWM 반송 주파수 (파라미터 F300)가 4kHz 이하일 때 정격 출력 전류 설정으로 나타냅니다.
5~12kHzSMS 정격 출력 전류가 괄호()에 표기됩니다. 13kHz 이상인 PWM 반송 주파수에서는
출력 전류가 더욱 낮아져야 합니다.
PWM 반송 주파수의 기본 설정은 12kHz입니다.

주3) 최대 출력 전압은 입력전압과 동일합니다.
단상 100V 클래스의 경우, 최대 출력 전압이 입력 전압 2배와 같습니다.
100V 모델에서는 모터 부하가 적용되면 출력 전압이 10~20% 낮아질 수 있습니다.
VF-nC3가 범용모터 (200V)와 함께 동작할 때는 모터 부하를 낮춰야 합니다.

주4) 인버터를 연속해서 사용할 때 (부하 100%) 180V-264V (200V 클래스), 90V-132V (100V 클래스)입니다.

주5) 필요 전원 용량은 전원 인버터 임피던스 값에 따라 달라집니다. (입력 반응기와 케이블 인버터 임피던스 값 포함)

주6) 실도색은 RAL3002 및 RAL7016 (독일 규격)입니다. 표에는 JIS 표시 기호로 상당색을 나타냅니다.

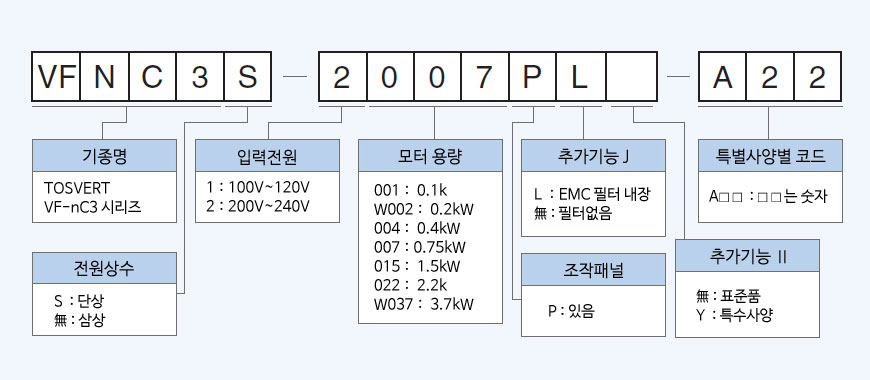

형식 표시
