NABTESCO RS 시리즈

정밀 감속기의 직교 입력의 테이블 모델
  • 편리한 사용성 추구
  • 고신뢰성ㆍ고강도ㆍ고정도
  • 고하중 전용 턴테이블
  •

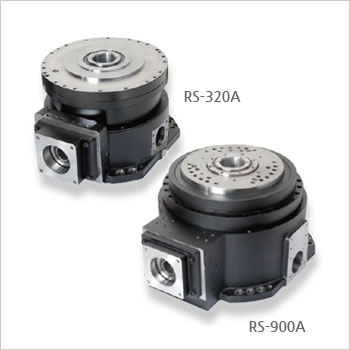

  • RS-320A
  • RS-900A
  • 최대 탑재 질량
  • 5,000kg
  • 9,000kg
  • 기어헤드 높이
  • 345mm
  • 400mm
  • 최대 중공 지름
  • ø85
  • ø95
  • 출력 회전 수
    (Max)
  • 20rpm
    (120°/sec.)
  • 10rpm
    (60°/sec.)

정격표

  • 형식
  • RS-320A
  • RS-900A
  • 속도비
  • 170
  • 193.6, 240
  • 허용 탑재 질량
  • 5,000kg
  • 9,000kg
  • 정격 토크
  • 3,136Nm (320kgf-m)
  • 8,820Nm (900kgf-m)
  • 기동 정지 허용 토크
  • 7,840Nm (800kgf-m)
  • 17,640Nm (1,800kgf-m)
  • 순간 최대 허용 토크
  • 15,680Nm (1,600kgf-m)
  • 35,280Nm (3,600kgf-m)
  • 허용 모멘트
  • (*1)
  • (*1)
  • 관성 모멘트
    I=GD2/4 (*2)
  • 3.4 x 10-3 kg-m2
  • 속도비 193.6일 때 1.16x10-2kg-m2
    속도비 240.0일 때 1.14x10-2kg-m2
  • 허용 출력 회전 수
  • 20rpm
  • 10rpm
  • 동작 범위
  • 엔드리스
  • 엔드리스
  • 백래쉬
  • 최대 1arc.min.
  • 최대 1arc.min.
  • 본체 질량(*3)
  • 290kg
  • 480kg

허용 출력 회전 수는 가동률에 따른 발열 및 주위 온도에 의한 제약을 받을 수 있습니다.
(*1) : 허용 트러스트력, 허용 모멘트 선도를 참조하십시오.
(*2) : 관성 모멘트값은 감속기 본체의 값에서 인풋 스플라인부의 관성 모멘트는 포함되지 않습니다.
(*3) : 본체 질량은 모터의 종류에 따라 다릅니다.

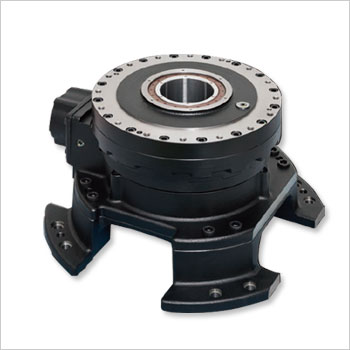

NABTESCO RS-260A

일반산업기계ㆍ 자동화기계에서 보다 슬림화가 필요한 용도에 최적!
  • 최대 탑재 질량 2,500Kg
  • 시리즈 최대의 중공 지름 ø110mm
  • 취부면까지의 기어헤드 높이 335mm (받침대 없을 때, 233.5mm)

정격표

  • 형식
  • RS-260A
  • 속도비
  • 120
  • 허용 탑재 질량
  • 2,500kg
  • 정격 토크
  • 2,548Nm (260kgf-m)
  • 기동 정지 허용 토크
  • 6,370Nm (650kgf-m)
  • 순간 최대 허용 토크
  • 12,740Nm (1,300kgf-m)
  • 허용 모멘트
  • (*1)
  • 관성 모멘트
    I=GD2/4 (*2)
  • 5,759 x 10-3 kg-m2
  • 허용 출력 회전 수
  • 21.5rpm
  • 동작 범위
  • 엔드리스
  • 백래쉬
  • 최대 1arc.min.
  • 본체 질량(*3)
  • 165kg

허용 출력 회전 수는 가동률에 따른 발열 및 주위 온도에 의한 제약을 받을 수 있습니다.
(*1) : 허용 트러스트력, 허용 모멘트 선도를 참조하십시오.
(*2) : 관성 모멘트값은 감속기 본체의 값에서 인풋 스플라인부의 관성 모멘트는 포함되지 않습니다.
(*3) : 본체 질량은 모터의 종류에 따라 다릅니다.
