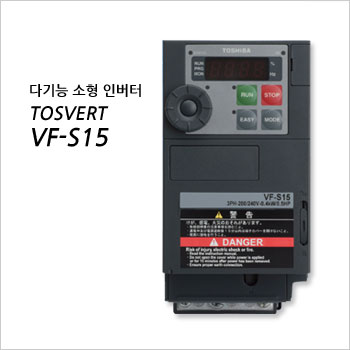

TOSHIBA TOSVERT VF-S15

Five-Star Inverter
간단하지만 의미깊은 별5개의 인버터



다양한 용도로 사용이 가능한 시리즈 입니다.
고효율모터, PM모터와 사용이 가능하며
토크부하의 에너지 절감을 높일 수 있습니다.
PC조작으로 파라미터 관리 및 설정이 용이합니다.
  • 간단 설정, 간단조작
  • 에코・디자인
  • 에너지절감 & 파워풀 운전
  • 응용성
  • 시스템 확장성

표준사양 - 3상 200V 클래스

항목 내용
입력 전압 클래스 3상 200V 클래스
적용모터출력 (kW) 0.2 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15
기기정격 형식 VFS15
2002PM 2004PM 2007PM 2015PM 2022PM 2037PM 2055PM 2075PM 2110PM 2150PM
출력용량 (kVA) 주1) 0.6 1.3 1.8 3.0 4.2 6.7 10.5 12.6 20.6 25.1
출력전류 (A) 1.5
(1.5)		 3.3
(3.3)		 4.8
(4.4)		 8.0
(7.9)		 11.0
(10.0)		 17.5
(16.4)		 27.5
(25.0)		 33.0
(33.0)		 54.0
(49.0)		 66.0
(60.0)
출력전압 주3) 3상 200V~240V
과부하전류정격 150%-1분, 200%-0.5초 (반한시특성)
전원 전압ㆍ주파수 3상 200V~240V -50/60Hz
허용변동 전압 170V~264V 주4), 주파수 ±5%
소요전원용량 (kVA) 주5) 0.8 1.4 2.5 4.3 5.7 9.2 13.8 17.8 24.3 31.6
보호구조 (IEC60529) IP20
냉각구조 자체 냉각 강제 공기 냉각
도색 JIS 상당색10B 2.5/1 주6)
내장필터 표준필터 주7)

표준사양 - 단상 200V 클래스 / 단상 100V 클래스

* 단상 200V 클래스의 출력은 삼상 200V 클래스입니다. 단상모터는 구동되지 않습니다.

항목 내용
입력 전압 클래스 단상 200V 입력 클래스 3상 400V 입력 클래스
적용모터출력 (kW) 0.2 0.4 0.75 1.5 2.2 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15
기기
정격		 형식 VFS15 VFS15
2002PL 2004PL 2007PL 2015PL 2022PL 4004PL 4007PL 4015PL 4022PL 4037PL 4055PL 4075PL 4110PL 4150PL
출력용량 (kVA) 주1) 0.6 1.3 1.8 3.0 4.2 1.1 1.8 3.1 4.2 7.2 10.9 13.0 21.1 25.1
출력전류 (A) 1.5
(1.5)		 3.3
(3.3)		 4.8
(4.4)		 8.0
(7.9)		 11.0
(10.0)		 1.5
(1.5)		 2.3
(2.1)		 4.1
(3.7)		 5.5
(5.0)		 9.5
(8.6)		 14.3
(13.0)		 17.0
(17.0)		 27.7
(25.0)		 33.0
(30.0)
출력전압 주3) 3상 200V~240V 3상 380V~500V
과부하전류정격 150%-1분, 200%-0.5초 (반한시특성) 150%-1분, 200%-0.5초 (반한시특성)
전원 전압ㆍ주파수 단상 200V~240V -50/60Hz 단상 380V~500V -50/60Hz
허용변동 전압 170V~264V 주4), 주파수 ±5% 전압 323V~550V 주4), 주파수 ±5%
소요전원용량 (kVA) 주5) 0.8 1.4 2.3 4.0 5.4 1.6 2.7 4.7 6.4 10.0 15.2 19.5 26.9 34.9
보호구조 (IEC60529) IP20 IP20
냉각구조 자체 냉각 강제냉각 자체 냉각강제공기냉각
도색 JIS 상당색 10B 2.5/1 주6) JIS 상당색 10B 2.5/1 주6)
내장필터 EMC 필터 주7) EMC 필터 주7)

주1) 정격 출력 용량은 출력 전압이 200V 클래스로 220V, 400V 클래스로 440V의 경우 나타냅니다.

주2) PWM 반송 주파수 (파라미터 F300)가 4kHz 이하의 경우의 값입니다.
4KHz을 넘을 경우 정격출력전류는 ()안의 값을 나타냅니다.
12KHz을 넘을 경우 더욱 저감할 필요가 있습니다.

주3) 최대출력전압은 입력전원전압과 같습니다.
400V 클래스에 입력전원전압이 480V를 넘는 경우 더욱 저감이 필요합니다.
또한 PWM 캐리어 주파수의 표준 출하설정은 23kHz입니다.

주4) 연속사용 (100% 부하)시에 200V 클래스는 180V~264V, 400V 클래스에서 342V~550V입니다.

주5) 소요전원용량은 전원측 임피던스 (입력리액터, 전선포함)한 값에 의해 변합니다.

주6) 실제 도장색은 RAL7016 (독일규격)입니다. 표에는 JIS 표시기호로 상당색을 나타냅니다.

주7) 표준에서 일본국토교통성감수의 공공건축공사표준사영서(2013년판)에 기재된 노이즈 대책에 대응합니다.
또한 단상 200V, 삼상 400V 클래스에 내장된 EMC 필터는 다름표에 EMC 지령에 적합합니다.





기종 내용
단상 200V 클래스 전용량
3상 400V 클래스 0.4~7.5kW		 IEC61800-3 카테고리 C2
(모터배선 전선길이 5m 이하)
3상 400V 클래스 11, 15kW IEC61800-3 카테고리 C3
(모터배선 전선길이 25m 이하)

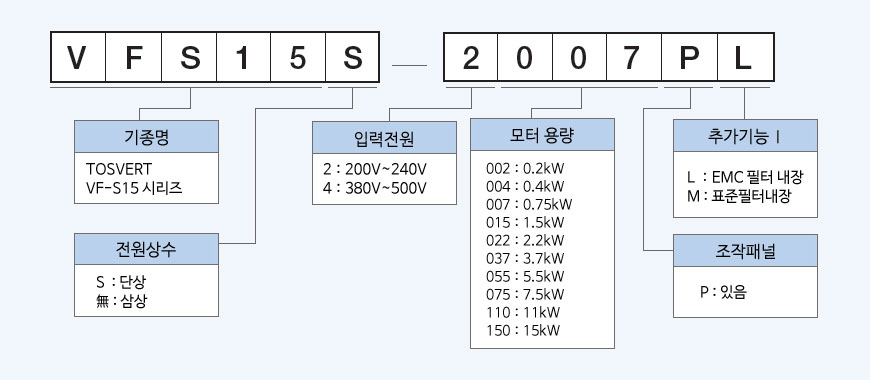

형식 표시
